powerdesigner怎么设置外键
时间:2025-05-27 来源:互联网
欢迎来到数据库设计工具教程专区,在这里您将了解PowerDesigner如何设置外键的完整指南。作为数据库建模的重要环节,外键关系能确保数据完整性并建立表间关联。以下是详细操作步骤:
PowerDesigner作为专业的数据库建模工具,被广泛应用于数据架构设计领域。当我们需要在物理模型表中建立外键约束时,正确的操作流程不仅能确保数据关联的准确性,还能提升数据库设计的规范性。本文将详细介绍PowerDesigner设置外键的完整步骤,包含可视化操作和关键配置说明。
powerdesigner设置外键方法
1、打开Powerdesigner软件,打开物理模型视图,在"Palette"面板中选外键工具,

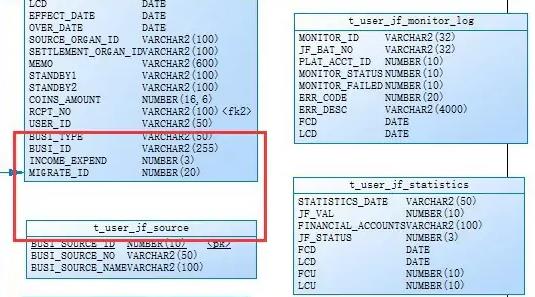

2、鼠标点击需要创建外键的表,鼠标不放,直接拖到需要关联的表上松开两个表就绑定关系了,

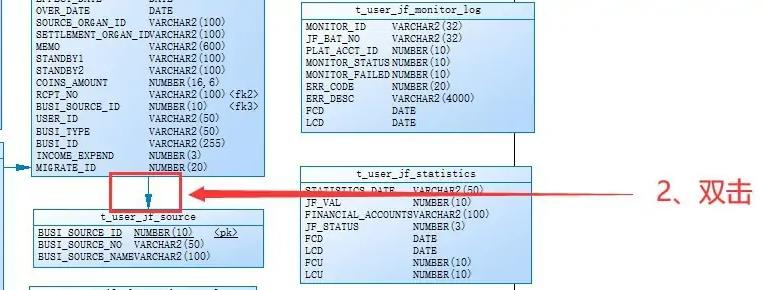

3、在palette界面中能看到箭头,直接在前头上双击进入外键属性界面,

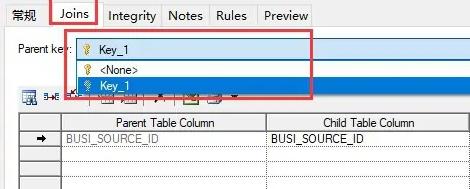

4、选择"Join",下拉Parent key,如果是要主键设置成外键,就选Key_1,如果不是主键设置外键选None,

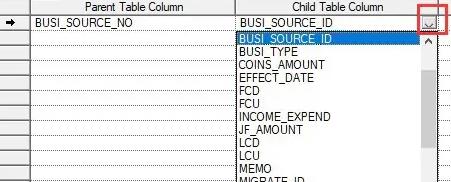

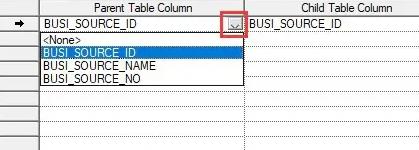

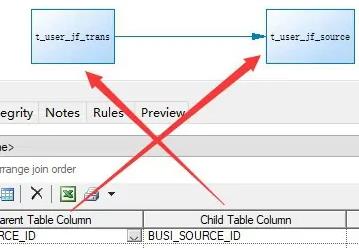

5、在Parent Table Column选择主表的字段,在Child Table Column选择需要设置外键关联字段(箭头指的表是父表,线连着的表是子表),

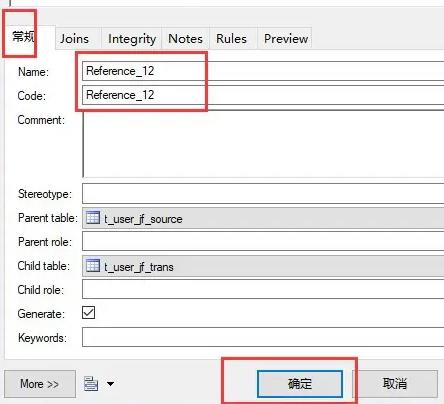

6、返回"常规"界面,更改外键名称,点击"确定"即可设置外键成功。
以上就是关于PowerDesigner设置外键的详细教程,通过这6个步骤即可完成表间关系的建立。建议收藏本文以备后续参考,我们会持续更新更多数据库设计相关的实用技巧。在实际操作中如遇到任何问题,欢迎在评论区留言交流。
-
