display card 掐pci x16 master or slave 有冇分别？
买了张sapphire R7 250. 请问用pci x16 master or slave 有冇分别？
作者: ericcheung131 发布时间: 2014-03-15
PCI - PCI-E标准
PCI-E或称PCI-Express是最新的总线和接口标准，它原来的名称为「3GIO」，是由英特尔提出的，很明显英特尔的意思是它代表著下一代I/O接口标准。交由PCI-SIG（PCI特殊兴趣组织）认证发布后才改名为「PCI-Express」。这个新标准将全面取代现行的PCI和AGP，最终实现总线标准的统一。它的主要优势就是数据传输速率高，目前最高可达到10GB/s以上，而且还有相当大的发展潜力。PCI-Express也有多种规格，从PCI-Express 1X到PCI-Express 16X，能满足现在和将来一定时间内出现的低速设备和高速设备的需求。能支持PCI-Express的主要是英特尔的i915和i925系列芯片组。
PCI-E采用了流行的点对点串行连接，比起PCI以及更早期的计算机总线的共享并行架构，每个设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，达到PCI所不能提供的高带宽。相对於传统PCI总线在单一时间周期内只能实现单向传输，PCI-E的双单工连接能提供更高的传输速率和质量，它们之间的差异跟半双工和全双工类似。
PCI-E的接口根据总线位宽不同而有所差异，包括X1、X4、X8以及X16，而X2模式将用於内部接口而非插槽模式。PCI-E规格从1条通道连接到32条通道连接，有非常强的伸缩性，以满足不同系统设备对数据传输带宽不同的需求。此外，较短的PCI-E卡可以插入较长的PCI-E插槽中使用，PCI-E接口还能够支持热拔插，这也是个不小的飞跃。PCI-E X1的250MB/秒传输速度已经可以满足主流声效芯片、网卡芯片和存储设备对数据传输带宽的需求，但是远远无法满足图形芯片对数据传输带宽的需求。 因此，用於取代AGP接口的PCI-E接口位宽为X16，能够提供5GB/s的带宽，即便有编码上的损耗但仍能够提供约为4GB/s左右的实际带宽，远远超过AGP 8X的2.1GB/s的带宽。
（图）PCIPCI
尽管PCI-E技术规格允许实现X1（250MB/秒），X2，X4，X8，X12，X16和X32通道规格，但是依目前形式来看，PCI-E X1和PCI-E X16已成为PCI-E主流规格，同时很多芯片组厂商在南桥芯片当中添加对PCI-E X1的支持，在北桥芯片当中添加对PCI-E X16的支持。除去提供极高数据传输带宽之外，PCI-E因为采用串行数据包方式传递数据，所以PCI-E接口每个针脚可以获得比传统I/O标准更多的带宽，这样就可以降低PCI-E设备生产成本和体积。另外，PCI-E也支持高阶电源管理，支持热插拔，支持数据同步传输，为优先传输数据进行带宽优化。
优点：
与PCI总线相比，PCI-Express总线主要以下优点：
1) PCI-Express是串行总线，进行点对点传输，每个传输通道独享带宽。
2) PCI-Express总线支持双向传输模式和数据分通道传输模式。其中数据分通道传输模式即PCI-Express总线的x1、x2、x4、x8、x12、x16和x32多通道连接，x1单向传输带宽即可达到250MB/s，双向传输带宽更能够达到500MB/s，这个已经不是普通PCI总线所能够相比的了。
3) PCI-Express总线充分利用先进的点到点互连、基於交换的技术、基於包的协议来实现新的总线性能和特徵。电源管理、服务质量（QoS）、热插拔支持、数据完整性、错误处理机制等也是PCI-Express总线所支持的高级特徵。
4) 与PCI总线良好的继承性，可以保持软件的继承和可靠性。PCI-Express总线关键的PCI特徵，比如应用模型、存储结构、软件接口等与传统PCI总线保持一致，但是并行的PCI总线被一种具有高度扩展性的、完全串行的总线所替代。
5) PCI-Express总线充分利用先进的点到点互连，降低了系统硬件平台设计的复杂性和难度，从而大大降低了系统的开发制造设计成本，极大地提高系统的性价比和健壮性。系统总线带宽提高同时，减少了硬件PIN的数量，硬件的成本直接下降。
缺点：
1) 并行总线无法连接太多设备，总线扩展性比较差，线间干扰将导致系统无法正常工作；
2) 当连接多个设备时，总线有效带宽将大幅降低，传输速率变慢；
3) 为了降低成本和尽可能减少相互间的干扰，需要减少总线带宽，或者地址总线和数据总线采用复用方式设计，这样降低了带宽利用率。 PCI-Express总线是为将来的计算机和通讯平台定义的一种高性能，通用I/O互连总线。
PCI-E或称PCI-Express是最新的总线和接口标准，它原来的名称为「3GIO」，是由英特尔提出的，很明显英特尔的意思是它代表著下一代I/O接口标准。交由PCI-SIG（PCI特殊兴趣组织）认证发布后才改名为「PCI-Express」。这个新标准将全面取代现行的PCI和AGP，最终实现总线标准的统一。它的主要优势就是数据传输速率高，目前最高可达到10GB/s以上，而且还有相当大的发展潜力。PCI-Express也有多种规格，从PCI-Express 1X到PCI-Express 16X，能满足现在和将来一定时间内出现的低速设备和高速设备的需求。能支持PCI-Express的主要是英特尔的i915和i925系列芯片组。
PCI-E采用了流行的点对点串行连接，比起PCI以及更早期的计算机总线的共享并行架构，每个设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，达到PCI所不能提供的高带宽。相对於传统PCI总线在单一时间周期内只能实现单向传输，PCI-E的双单工连接能提供更高的传输速率和质量，它们之间的差异跟半双工和全双工类似。
PCI-E的接口根据总线位宽不同而有所差异，包括X1、X4、X8以及X16，而X2模式将用於内部接口而非插槽模式。PCI-E规格从1条通道连接到32条通道连接，有非常强的伸缩性，以满足不同系统设备对数据传输带宽不同的需求。此外，较短的PCI-E卡可以插入较长的PCI-E插槽中使用，PCI-E接口还能够支持热拔插，这也是个不小的飞跃。PCI-E X1的250MB/秒传输速度已经可以满足主流声效芯片、网卡芯片和存储设备对数据传输带宽的需求，但是远远无法满足图形芯片对数据传输带宽的需求。 因此，用於取代AGP接口的PCI-E接口位宽为X16，能够提供5GB/s的带宽，即便有编码上的损耗但仍能够提供约为4GB/s左右的实际带宽，远远超过AGP 8X的2.1GB/s的带宽。
（图）PCIPCI
尽管PCI-E技术规格允许实现X1（250MB/秒），X2，X4，X8，X12，X16和X32通道规格，但是依目前形式来看，PCI-E X1和PCI-E X16已成为PCI-E主流规格，同时很多芯片组厂商在南桥芯片当中添加对PCI-E X1的支持，在北桥芯片当中添加对PCI-E X16的支持。除去提供极高数据传输带宽之外，PCI-E因为采用串行数据包方式传递数据，所以PCI-E接口每个针脚可以获得比传统I/O标准更多的带宽，这样就可以降低PCI-E设备生产成本和体积。另外，PCI-E也支持高阶电源管理，支持热插拔，支持数据同步传输，为优先传输数据进行带宽优化。
优点：
与PCI总线相比，PCI-Express总线主要以下优点：
1) PCI-Express是串行总线，进行点对点传输，每个传输通道独享带宽。
2) PCI-Express总线支持双向传输模式和数据分通道传输模式。其中数据分通道传输模式即PCI-Express总线的x1、x2、x4、x8、x12、x16和x32多通道连接，x1单向传输带宽即可达到250MB/s，双向传输带宽更能够达到500MB/s，这个已经不是普通PCI总线所能够相比的了。
3) PCI-Express总线充分利用先进的点到点互连、基於交换的技术、基於包的协议来实现新的总线性能和特徵。电源管理、服务质量（QoS）、热插拔支持、数据完整性、错误处理机制等也是PCI-Express总线所支持的高级特徵。
4) 与PCI总线良好的继承性，可以保持软件的继承和可靠性。PCI-Express总线关键的PCI特徵，比如应用模型、存储结构、软件接口等与传统PCI总线保持一致，但是并行的PCI总线被一种具有高度扩展性的、完全串行的总线所替代。
5) PCI-Express总线充分利用先进的点到点互连，降低了系统硬件平台设计的复杂性和难度，从而大大降低了系统的开发制造设计成本，极大地提高系统的性价比和健壮性。系统总线带宽提高同时，减少了硬件PIN的数量，硬件的成本直接下降。
缺点：
1) 并行总线无法连接太多设备，总线扩展性比较差，线间干扰将导致系统无法正常工作；
2) 当连接多个设备时，总线有效带宽将大幅降低，传输速率变慢；
3) 为了降低成本和尽可能减少相互间的干扰，需要减少总线带宽，或者地址总线和数据总线采用复用方式设计，这样降低了带宽利用率。 PCI-Express总线是为将来的计算机和通讯平台定义的一种高性能，通用I/O互连总线。
作者: CobyIsaac 发布时间: 2014-03-15
咩master slave= =?
作者: sinson123 发布时间: 2014-03-15
楼主应该问图中"黄色果条"
作者: CobyIsaac 发布时间: 2014-03-15
好似系 IDE harddisk 先有 master 同 slave
作者: 股市系我提款机 发布时间: 2014-03-15
路过

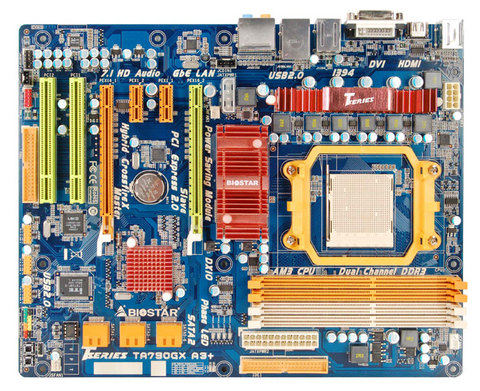

应该好似呢块TA790GX A3+咁:
说明书咁写:
"slave"系副糟,上限能力系X8
应该好似呢块TA790GX A3+咁:
说明书咁写:
引用:PEX16_1: PCI-Express Gen2 x16 Slot (x16/x8 Speed)
- PCI-Express 2.0 compliant.
- PCI-Express Gen2 supports a raw bit-rate of 5.0Gb/s on the data pins.
- 2X bandwidth over the PCI-Express 1.1 architecture.
- x16 Speed Mode: Maximum theoretical realized bandwidth of 8GB/s
simultaneously per direction, for an aggregate of 16GB/s
totally. (Must be with DCCFX-P2 in PEX16_2)
- x8 Speed Mode: Maximum theoretical realized bandwidth of 4GB/s
simultaneously per direction, for an aggregate of 8GB/s
totally. (Without DCCFX-P2 in PEX16_2 or using
CrossFireX)
- PEX16_1 slot is reserved for graphics or video cards. The design of this
motherboard supports dual PCI-Express graphics cards using CrossFireX
technology with multiple displays. When using CrossFireX, this slot is
master and runs with x8 speed.
- To make this slot run with x16 speed, please insert the Paddle Card
DCCFX-P2 into PEX16_2.
PEX16_2: PCI-Express Gen2 x16 Slot (x8 Speed)
- PCI-Express 2.0 compliant.
- PCI-Express Gen2 supports a raw bit-rate of 5.0Gb/s on the data pins.
- 2X bandwidth over the PCI-Express 1.1 architecture.
- x8 Speed Mode: Maximum theoretical realized bandwidth of 4GB/s
simultaneously per direction, for an aggregate of 8GB/s
totally.
- PEX16_2 slot is reserved for graphics or video cards. The design of this
motherboard supports dual PCI-Express graphics cards using CrossFireX
technology with multiple displays. This slot is slave when using CrossFireX.
- Note: NVIDIA Dual Graphics is not supported
"master"系主糟,上限能力系X16(但"slave"用紧(插往卡)的话会分返X8能力比"slave"副糟用,"slave"无插任何野,"master"才可以用尽X16能力- PCI-Express 2.0 compliant.
- PCI-Express Gen2 supports a raw bit-rate of 5.0Gb/s on the data pins.
- 2X bandwidth over the PCI-Express 1.1 architecture.
- x16 Speed Mode: Maximum theoretical realized bandwidth of 8GB/s
simultaneously per direction, for an aggregate of 16GB/s
totally. (Must be with DCCFX-P2 in PEX16_2)
- x8 Speed Mode: Maximum theoretical realized bandwidth of 4GB/s
simultaneously per direction, for an aggregate of 8GB/s
totally. (Without DCCFX-P2 in PEX16_2 or using
CrossFireX)
- PEX16_1 slot is reserved for graphics or video cards. The design of this
motherboard supports dual PCI-Express graphics cards using CrossFireX
technology with multiple displays. When using CrossFireX, this slot is
master and runs with x8 speed.
- To make this slot run with x16 speed, please insert the Paddle Card
DCCFX-P2 into PEX16_2.
PEX16_2: PCI-Express Gen2 x16 Slot (x8 Speed)
- PCI-Express 2.0 compliant.
- PCI-Express Gen2 supports a raw bit-rate of 5.0Gb/s on the data pins.
- 2X bandwidth over the PCI-Express 1.1 architecture.
- x8 Speed Mode: Maximum theoretical realized bandwidth of 4GB/s
simultaneously per direction, for an aggregate of 8GB/s
totally.
- PEX16_2 slot is reserved for graphics or video cards. The design of this
motherboard supports dual PCI-Express graphics cards using CrossFireX
technology with multiple displays. This slot is slave when using CrossFireX.
- Note: NVIDIA Dual Graphics is not supported
"slave"系副糟,上限能力系X8
作者: mac仔 发布时间: 2014-03-15
thanks everyone
